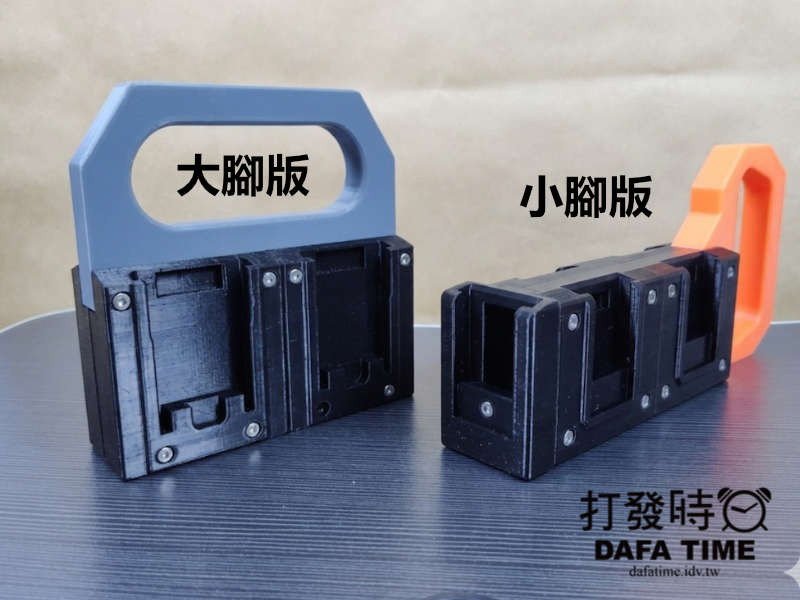

3D列印 WORX威克士大/小腳版電池收納架

在 3D列印社群有不少收納架，威克士大腳版倒是有，小腳版就沒找到，手邊就有在使用威克士小腳板電池，來設計個電池架，剛好朋友也有在使用威克士大腳版，順手也設計一下大腳版，雖然兩個尺吋完全不同，就當打發時間。

電池排列

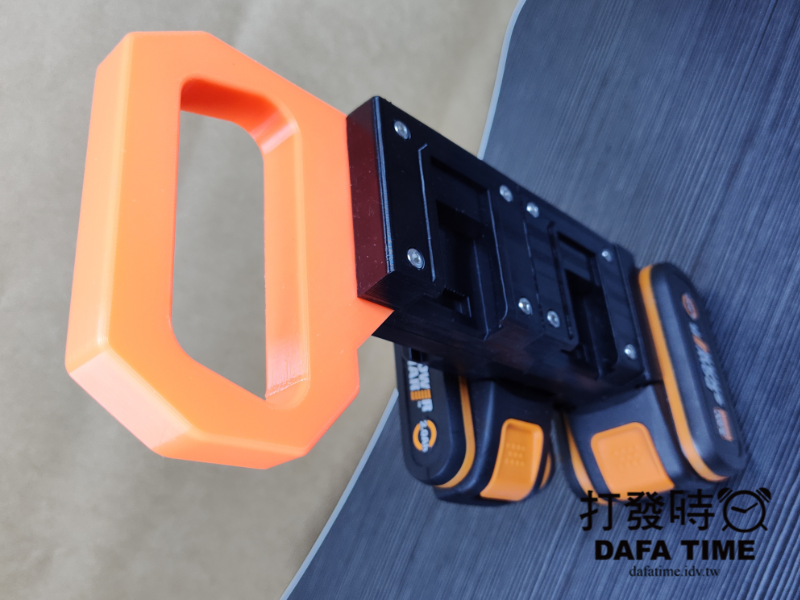

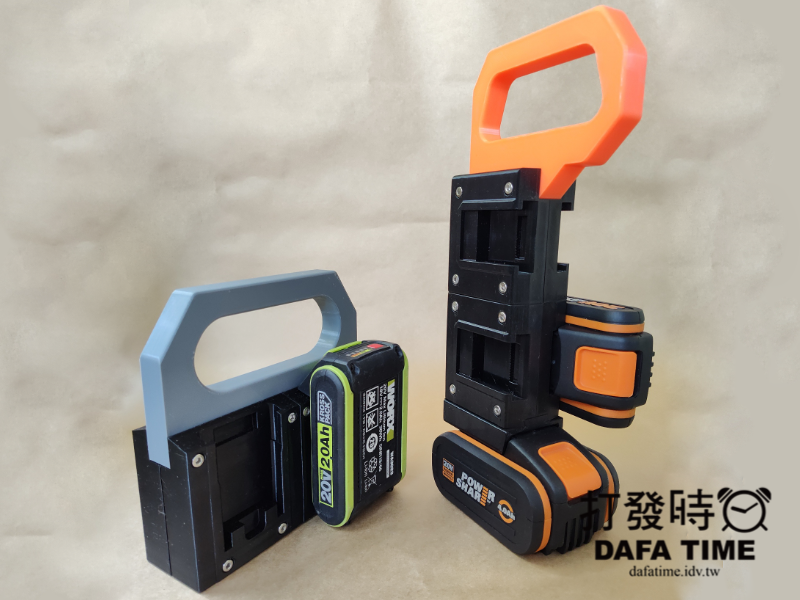

原本要使用相同的掛架排列結構，後面發現大小腳版的電量顯示方向完全相反，逼我更改小腳版電池排列方式，我改變了手提方向，這樣電池顯示就不會向下，小腳版也從四個一組，改成五個一組，排列方式也變成直立式，變得像真的一隻腳，這樣電池掛入，電池顯示會在後方而不是下，大腳版電池排列擺放方式一樣，四個一組應該就夠，在增加會太重，放入後電池顯示直接朝上，

模組化收納架

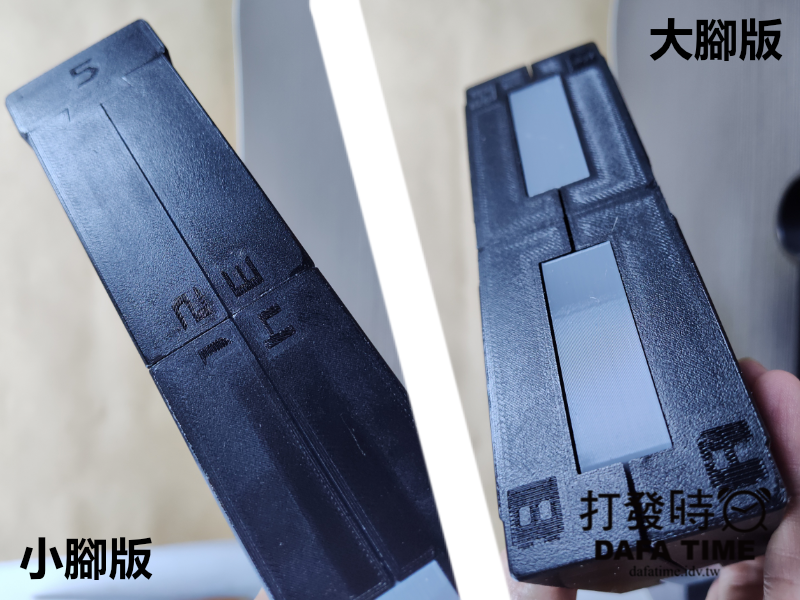

原本打算以方便列印方式一體列印，就是拆成零件，後面覺得每個電池槽有可以能在搬運過程中手沒拿穩摔落，而產生收那架電池槽結構斷裂，造成有一個槽或多槽無法使用情況，後面設計將電池槽模駔化，這樣壞哪個就換那個就好，模組化後就是多了螺絲孔來固定，下面是小腳版模組零件圖，上面右圖是模組化後的大腳版圖，大小腳板底部都有模組編號，那個模組壞了單獨更換。
